东风单桥【5-6.3吨】随车吊带爬梯

2018-03-05 10:52:11   来源:    点击:

环保:有  3C:有  燃油:有

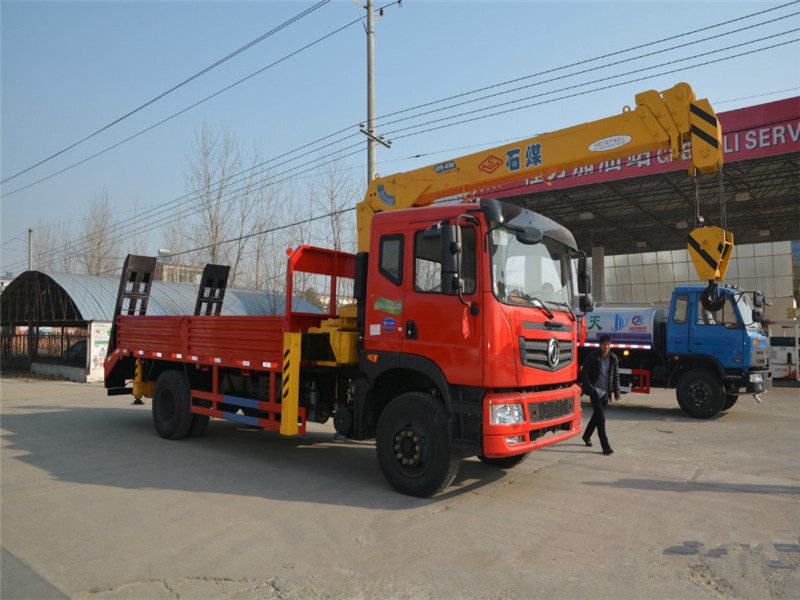

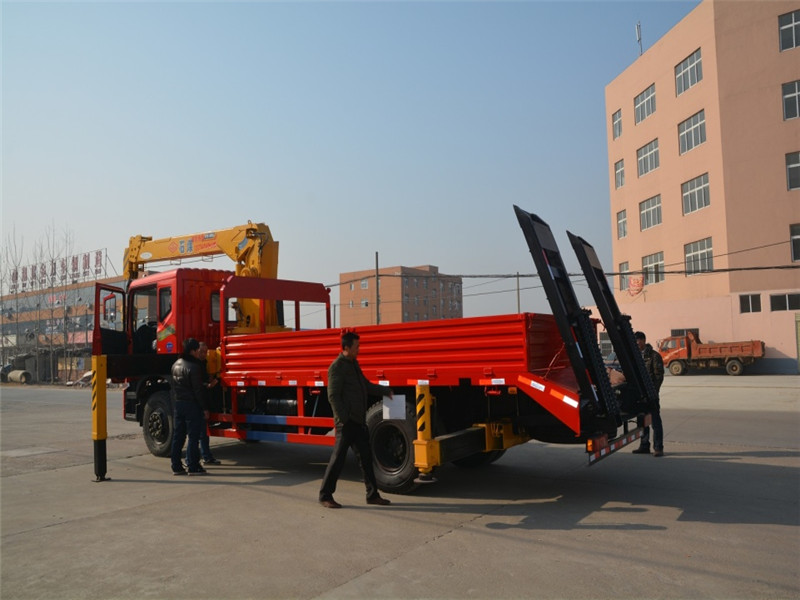

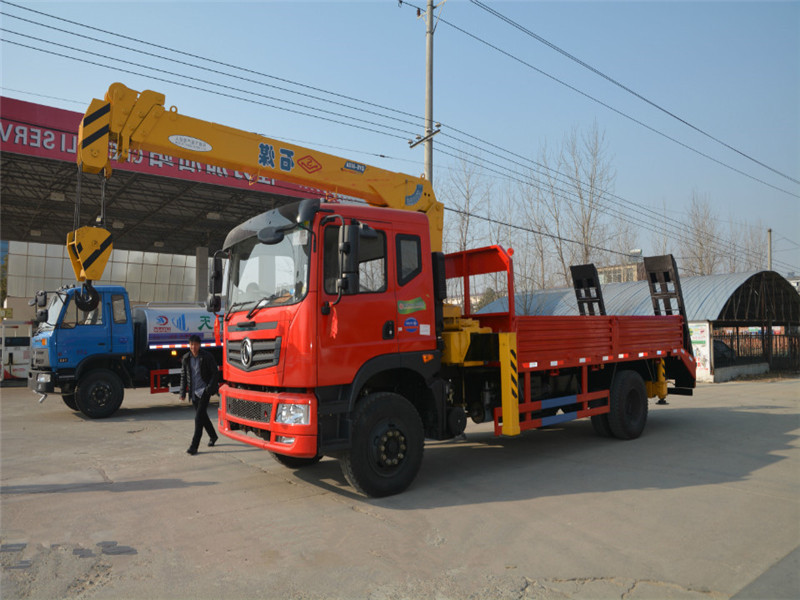

全方位高清图展示

GAO QING TU SHOW

车型描述

CONFIGURATION INSTRUCTIONS

随车吊操作步骤:

  (1)发动机在打着火后气压表一定要打到七个气压以上,然后踏下离合器踏板按下取力器开关。

  (2)在操作吊机吊货物之前一定要先记着把支腿伸开,那样才会确保安全。

  (3)操作吊机的时候按操作伐的图标进行操作。

  随车吊在操作过程中一定要记着不要超负荷作业,支腿一定要确保在硬地面上才能确保随车吊的稳定型,如果在工地上面操作是泥土地面的话一定要在支腿的下面垫一款钢板确保支腿不往下沉。吊机工作完以后记着先把吊臂收回来后才能收支腿。


     随车吊工艺:

\
  随车吊操作流程准则:

  1.随车吊工作前必须检查随车吊各操作装置是否正常,钢丝绳是否符合安全规定,制动器、液压装置和安全装置是否齐全和灵敏可靠。

  2.随车吊司机与起重工必须密切配合,听从指挥人员的信号指挥。操作前,必须先鸣喇叭,如发现指挥手势不清或错误时,司机有权拒绝执行。

  3.必须遵守一切交通管理规则和有关规章制度,严禁酒后开车。驾驶时,不准吸烟、饮食和闲谈。

  4.随车吊起重臂仰角不得小于30°,起重机在载荷情况下应尽量避免起落起重臂,严禁在起重臂起落稳妥前变换操纵杆。

  5.随车吊司机必须经过专业安全培训,并经有关部门考核批准后,发结合格证件,方准单独操作。严禁无证人员动用起重设备。

  6.随车吊起重机在工作时,作业区域,起重臂下,吊钩和被吊垂物下面严禁任何人站立,工作或通行。

  7.随车起重运输车不得在斜坡上横向运行,更不允许朝坡的下方转动起重臂。如果必须运行或转动时,必须将机身先垫平。

  8.随车吊起重运输车起重机在工作时,不准进行检修和调整机件。

  9.随车吊起重机在带电线路附近工作时,应与带电线路保持一定的安全距离。

  10.工作完毕,随车吊吊钩和起重臂应放在规定的稳妥位置,将所有控制手柄放至零位,并切断电源。



       随车吊维修保养的主要内容包括润滑、防腐、清洁、零部件调整更换等。 一般将随车吊维修保养分类如下:

  1. 日常保养

  这是对随车吊的清洁、检查、加油等外部维护,由操作人员承担,并作为交接班的内容之一。

  2. 一级保养

  对随车吊易损零部件进行的检查保养,包括清洁、润滑、随车吊局部和重点的拆卸、调整等,一般在专职检修人员指导下由操作人员承担。

  3. 二级保养

  对随车吊进行严格的检查和修理。包括更换零部件、修复随车吊的精度等。由专职检修技术工人承担。

  4. 小修

  这是工作量最小的局部性修理,只进行局部修理、更换和调整。

  其次,仔细听,新液压泵因为磨耗少,在与其他零件接触之间很容易受到气泡和尘埃的影响,因此会发出相对于老液压泵更大的噪音,但是如果尤其异常的话还是需要排查和解决。

  最后,检查计器类的显示值是否正常,液压泵的液压回路的压力表的显示值和压力开关灯号是否正常。



国家工信部公告参数

THE SPECIFIC PARAMETERS

程力威牌CLW5180JSQ5随车起重运输车主要技术参数
产品商标 程力威牌 企业名称 程力专用汽车股份有限公司
车辆型号 CLW5180JSQ5 公告批次 293
外形尺寸(mm) 9000×2550×3800,3700 罐体容积(m3)
总质量(kg) 18000 额定质量(kg) 6870,7770,7870,6805,7705,7805
整备质量(kg) 11000,10100,10000 前排乘客(人) 2,3
轴荷(kg) 6500/11500 免征
最高时速(km/h) 90 燃油
油耗(L/100Km) 27.1,27.1,27,27.0,27.2,27.2 环保
燃油类型 柴油 排放标准 5
其他 1,安装爬梯结构时:吊机型号/吊机重量(kg)/最大起升载荷(kg)/整备质量(kg)分别为: SQ8S/3600/8000/11000;SQ7S/2700/7000/10100;2,无爬梯结构时:吊机型号/吊机重量(kg)/最大起升载荷(kg)/整备质量(kg)分别为:SQ8S/3600/8000/10100;SQ7S/2700/7000/10000;该车仅选用5100mm轴距,防护材料:Q235A碳钢,连接方式:左右侧面与箱体底面采用焊接连接,后下防护与平板斜坡采用焊接连接,断面尺寸(mm):120×

程力威牌CLW5180JSQ5随车起重运输车底盘参数
底盘型号 EQ1180GD5DJ 底盘品牌 东风牌
轴 数 2 前轮距(mm) 1810,1940
轴 距(mm) 3800,4200,4500,4700,5100,5600,6500,7100 后轮距(mm) 1800,1860
轮 胎 数: 6 轮胎规格 10.00-20,10.00R20,11.00-20,11.00R20,295/80R22.5,315/80R22.5
接近离去角 23/24,23/21 前悬后悬 1450/1100,1450/1860

程力威牌CLW5180JSQ5随车起重运输车发动机参数
发动机型号 发动机生产企业 排量(ML) 功率(ML)
ISD180 50 东风康明斯发动机有限公司 4500 132
ISD210 50 东风康明斯发动机有限公司 6700 155
ISD245 50 东风康明斯发动机有限公司 6700 180
ISD270 50 东风康明斯发动机有限公司 6700 198
ISB190 50 东风康明斯发动机有限公司 5900 140
ISB210 50 东风康明斯发动机有限公司 5900 155
YC6JA180-50 广西玉柴机器股份有限公司 6870 132
YC6JA220-50 广西玉柴机器股份有限公司 6870 162
YC6A240-50 广西玉柴机器股份有限公司 7520 177
EQH180-52 东风商用车有限公司 4752 132
